Od kawałka blachy stalowej po całą ramę pojazdu: jak ważne są tłoczone części samochodowe?

W procesie produkcyjnym samochodu silnik, układ trójelektryczny i inteligentny kokpit często przyciągają uwagę konsumentów, ale o tym, czy samochód ma mocne kości i stabilny fundament, tak naprawdę decyduje pozornie niepozorne tłoczenie samochodu. Począwszy od wstępnej blachy stalowej, poprzez tłoczenie, formowanie, łączenie i montaż, finalnie budowana jest rama zabezpieczająca i fundament konstrukcyjny całego pojazdu. Można powiedzieć, że bez wysokiej jakości części do tłoczenia samochodów niemożliwe jest zapewnienie pełnego bezpieczeństwa, jakości i wydajności pojazdu w prawdziwym tego słowa znaczeniu.

1. Czym jest motoryzacja tłoczenie części ?

W produkcji samochodów części tłoczone do samochodów są jednym z fundamentów produkcji pojazdów. Niezależnie od tego, czy chodzi o konstrukcję nadwozia, bezpieczeństwo, jakość wyglądu i dokładność montażu, wszystkie one są ściśle powiązane z częściami tłoczonymi. Choć często są ukryte wewnątrz karoserii i nie są łatwo widoczne dla konsumentów, pełnią ważną rolę jako „szkielet samochodu”. Zrozumienie, czym są tłoczone części samochodowe, pomoże Ci uzyskać pełniejsze zrozumienie podstawowej logiki produkcji samochodów.

(1) Definicja części do tłoczenia samochodów

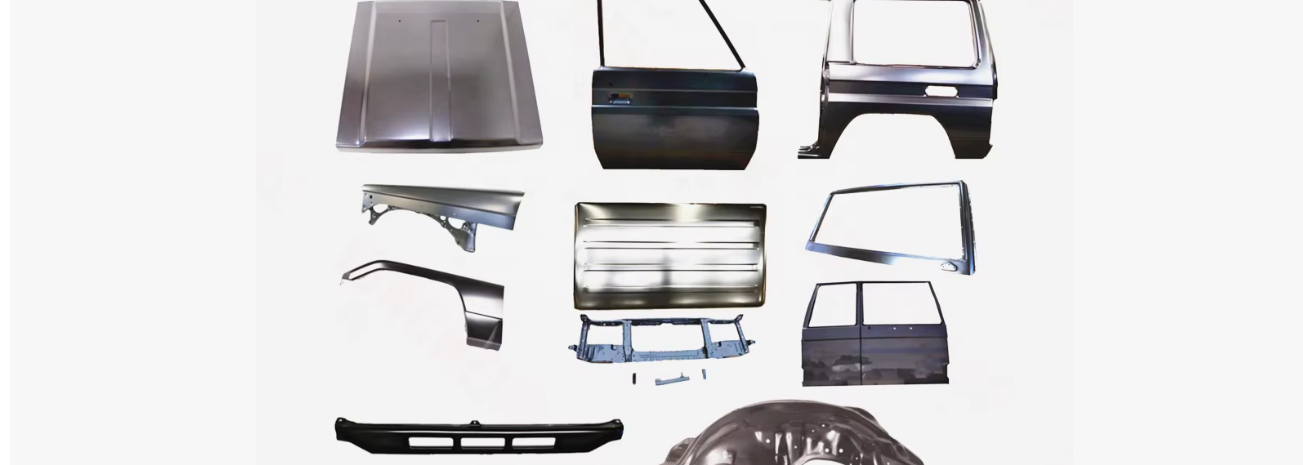

Części tłoczone do samochodów odnoszą się do części samochodowych wykonanych z blachy (takich jak blachy stalowe, płyty aluminiowe itp.) jako surowca i przetwarzanych poprzez wykrawanie, ciągnienie, gięcie, wyginanie, kształtowanie i inne procesy za pomocą sprzętu i form do tłoczenia. Części tego typu charakteryzują się dużą dokładnością wymiarową, stabilną wytrzymałością i nadają się do produkcji masowej. Jest to jeden z najpowszechniej stosowanych typów części w przemyśle motoryzacyjnym.

W produkcji pojazdów części tłoczone koncentrują się głównie w nadwoziu, tworząc główną konstrukcję nadwozia w kolorze białym (BIW), a także występują w niektórych podwoziach i wspornikach funkcjonalnych.

(2) Główne typy części do tłoczenia samochodów
Ze względu na różne funkcje w pojeździe, tłoczone części samochodowe można ogólnie podzielić na następujące kategorie:
Części do tłoczenia strukturalnego
Części konstrukcyjne są najbardziej krytyczną kategorią części do tłoczenia samochodów, które przenoszą głównie obciążenie pojazdu i energię zderzenia. Na przykład przednie i tylne belki wzdłużne, belki poprzeczne, belki progowe, słupki A/B/C itp. Części te bezpośrednio decydują o sztywności, wytrzymałości i bezpieczeństwie nadwozia samochodu oraz odgrywają kluczową rolę w ochronie kabiny pasażerskiej w razie wypadku.

Zakryte części tłoczone
Części osłonowe znajdują się głównie na zewnątrz karoserii. Spełniają nie tylko funkcje stylistyczne i estetyczne, ale mają także pewną wytrzymałość konstrukcyjną. Typowe części pokrywające obejmują zewnętrzne panele drzwi, maski, tylne klapy, błotniki itp. Takie tłoczone części wymagają wyjątkowo wysokiej jakości powierzchni i dokładności formowania, a jednocześnie spełniają wymagania w zakresie ochrony pieszych i lekkości.

Elementy wzmacniające i funkcjonalne
Takie części są zwykle używane do lokalnego wzmocnienia lub wsparcia funkcjonalnego, takie jak belki antykolizyjne drzwi, płyty wzmacniające, wsporniki, wsporniki montażowe itp. Chociaż nie są duże, odgrywają znaczącą rolę w poprawie lokalnej wytrzymałości, stabilności i bezpieczeństwa.

(3) Proces produkcyjny części do tłoczenia samochodów
Produkcja części do tłoczenia samochodów zwykle rozpoczyna się od blach stalowych i jest stopniowo formowana w wielu procesach.
Pierwsza to przygotowanie materiału, dobór płyt o różnej grubości i poziomie wytrzymałości w zależności od przeznaczenia części. Następnie przejdź do procesu tłoczenia, podczas którego wycinanie, ciągnienie, wykrawanie, wyginanie i inne operacje są wykonywane za pomocą stempli i form. Złożone części często wymagają ciągłej obróbki wielu form, aby zapewnić dokładność kształtu i wymiarów. Na koniec przeprowadzane jest kształtowanie i kontrola, aby upewnić się, że części spełniają wymagania montażowe i bezpieczeństwa.

Proces ten stawia niezwykle wysokie wymagania dotyczące sprzętu, konstrukcji formy i kontroli procesu. Jest to połączenie o wysokim poziomie technicznym i poziomie inwestycji w produkcję samochodów.

(4) Ważna rola części do tłoczenia samochodów
Zbuduj szkielet budowy ciała
Tłoczone części samochodowe są łączone poprzez spawanie, nitowanie itp., tworząc kompletną ramę konstrukcyjną nadwozia, zapewniając sztywny fundament dla całego pojazdu. Stabilność konstrukcji nadwozia pojazdu bezpośrednio wpływa na prowadzenie pojazdu, bezpieczeństwo i trwałość.

Określ poziom bezpieczeństwa pasywnego
W przypadku kolizji wytłoczone części konstrukcyjne pochłaniają energię uderzenia poprzez rozsądne odkształcenie i zapobiegają bezpośredniemu przedostawaniu się siły zderzenia do kabiny pasażerskiej. Pochłaniająca energię część nadwozia i konstrukcja zabezpieczająca kabinę pasażerską są prawie w całości wykonane z tłoczonych części.

Wpływa na jakość pojazdu i dokładność montażu
Dokładność wymiarowa wytłoczonych części decyduje o spójności montażu nadwozia. Jeśli dokładność tłoczenia jest niewystarczająca, łatwo doprowadzi to do problemów, takich jak nierówne szczeliny w drzwiach, nietypowy hałas i słabe uszczelnienie, co wpłynie na jakość całego pojazdu.

2. Dlaczego tłoczone części samochodowe decydują o wytrzymałości karoserii?

Oceniając, czy samochód jest „mocny” i „bezpieczny”, ludzie zwykle skupiają się na podstawowym wskaźniku siły ciała. O wytrzymałości karoserii tak naprawdę decyduje nie to, czy na zewnątrz wygląda na grubą czy ciężką, ale duża liczba tłoczonych części samochodowych ukrytych wewnątrz karoserii. Poprzez dobór materiałów, projekt konstrukcyjny i dokładność wykonania wspólnie budują układ nośny i ramę zabezpieczającą całego pojazdu, determinując w ten sposób zasadniczo wytrzymałość nadwozia pojazdu.

(1) Jaka jest istota siły ciała?
Wytrzymałość nadwozia nie jest równoważna „grubości blachy stalowej”, ale odnosi się do odporności nadwozia na odkształcenia i utrzymania integralności strukturalnej pod wpływem sił zewnętrznych, co odzwierciedla się głównie w trzech aspektach:

Ogólna sztywność: nadwozie zachowuje stabilność kształtu podczas jazdy, kierowania i na nierównościach;

Lokalna wytrzymałość: kluczowe części wytrzymują skoncentrowane obciążenia;

Odporność na zderzenia: pochłania energię poprzez uporządkowane odkształcenie podczas wypadku i chroni kabinę pasażerską.

Te trzy punkty są prawie wszystkie realizowane poprzez tłoczenie części ciała.

(2) Części tłoczone stanowią „szkielet mechaniczny” nadwozia samochodu
Samochody nie są wykonane z jednego kawałka stali, ale z setek, a nawet tysięcy tłoczonych części połączonych ze sobą. Części te nie są ze sobą losowo połączone, ale naukowo ułożone tak, aby utworzyć strukturę mechaniczną podobną do „ludzkiego szkieletu”.

Na przykład przednie i tylne belki wzdłużne odpowiadają za wytrzymywanie i przenoszenie sił zderzenia czołowego i tylnego; słupki A, B i C podtrzymują dach i chronią bezpieczeństwo boczne; belki progowe i belki poprzeczne zwiększają wytrzymałość dna. To właśnie rozsądne połączenie tych wytłoczonych części konstrukcyjnych tworzy kompletną ścieżkę nośną, umożliwiając rozproszenie i zużycie sił zewnętrznych, a tym samym znacznie poprawiając wytrzymałość nadwozia pojazdu.

(3) Właściwości materiału określają górną granicę wytrzymałości
Wybór materiału części do tłoczenia samochodów bezpośrednio określa „sufit” wytrzymałości nadwozia. Stosowanie blach o różnej wytrzymałości w różnych częściach jest podstawową zasadą projektowania nowoczesnych nadwozi samochodowych.

Stal o wysokiej i ultrawysokiej wytrzymałości jest szeroko stosowana w kluczowych elementach konstrukcyjnych, takich jak belki i kolumny podłużne, co może znacznie poprawić odporność na odkształcenia bez zwiększania ciężaru; na zewnętrzne części pokryciowe stosuje się zwykłą stal, biorąc pod uwagę zarówno odkształcalność, jak i jakość wyglądu. Niektóre modele wprowadzają również stop aluminium do tłoczonych części, aby osiągnąć równowagę pomiędzy lekkością i wytrzymałością.

Jeżeli właściwości materiałowe tłoczonych części są niewystarczające, nawet jeśli projekt konstrukcyjny jest rozsądny, wytrzymałość nadwozia pojazdu będzie trudna do spełnienia wymagań bezpieczeństwa.

(4) Kształt konstrukcyjny jest ważniejszy niż „grubość”
Największą zaletą procesu tłoczenia jest możliwość przetwarzania płaskich arkuszy blachy w złożone, trójwymiarowe struktury. Dzięki projektom, takim jak żebra wzmacniające, zagięte krawędzie i zamknięte sekcje, cienkie blachy stalowe mogą również mieć wyjątkowo wysoką wytrzymałość.

Na przykład belki i słupy progowe często przyjmują konstrukcje zamknięte lub wielownękowe, a ich wytrzymałość na zginanie i skręcanie jest znacznie wyższa niż w przypadku prostych płyt płaskich. Ten pomysł „wzmocnienia opartego na kształcie” pozwala samochodowi osiągnąć wysoki poziom wytrzymałości nadwozia przy jednoczesnej kontroli masy, a wszystko to opiera się na możliwościach konstrukcyjnych tłoczonych części.

(5) Dokładność stemplowania wpływa na ogólną wydajność wytrzymałościową
Wytrzymałość korpusu zależy nie tylko od wydajności poszczególnych części, ale także od ogólnej konsystencji wszystkich wytłoczonych części po montażu. Jeśli dokładność tłoczenia będzie niewystarczająca, doprowadzi to do złego dopasowania części, pogorszenia jakości spawania, nierównomiernego rozkładu naprężeń konstrukcyjnych i ostatecznie osłabienia wytrzymałości całego pojazdu.

Precyzyjne części tłoczone mogą zapewnić dokładne położenie połączeń lutowanych i solidne połączenie, dzięki czemu każda część konstrukcyjna naprawdę tworzy całość. Dlatego też producenci samochodów z najwyższej półki mają niezwykle wysokie wymagania dotyczące procesów tłoczenia i dokładności form.

(6) „Kontrolowane odkształcenie” podczas kolizji opiera się na projekcie tłoczenia
Nadwozie samochodu, które jest naprawdę bezpieczne i ma doskonałą wytrzymałość, podczas zderzenia nie pozostaje całkowicie zdeformowane, ale stopniowo odkształca się zgodnie z zaprojektowaną ścieżką. Części tłoczone mogą precyzyjnie kontrolować sekwencję deformacji poprzez lokalne przerzedzenie, otwory spustowe, struktury zmarszczek itp.

Przednie części tłoczone mają pierwszeństwo przed zapadnięciem się i pochłanianiem energii, podczas gdy obszar kabiny pasażerskiej utrzymuje wysoką wytrzymałość bez deformacji. Ta „elastyczna i sztywna” konstrukcja nadwozia uosabia wysoką wytrzymałość i bezpieczeństwo nowoczesnych samochodów.

(7) Gwarancja wytrzymałości podczas konserwacji i użytkowania
Podczas napraw powypadkowych, jeśli wytłoczone elementy konstrukcyjne zostaną naprawione nieregularnie, pierwotne właściwości materiału i forma konstrukcyjna ulegną zniszczeniu, a nawet jeśli wygląd zostanie przywrócony do poprzedniego stanu, wytrzymałość nadwozia pojazdu może znacznie się zmniejszyć. Dlatego firmy samochodowe zwykle wymagają wymiany kluczowych elementów konstrukcyjnych, a nie prostego rozciągania i naprawy.
To pokazuje również z boku, że same części samochodowe są głównym nośnikiem wytrzymałości nadwozia.

Powodem, dla którego części tłoczone do samochodów mogą określać wytrzymałość nadwozia pojazdu, jest to, że budują szkielet mechaniczny i system bezpieczeństwa całego pojazdu na wielu poziomach, takich jak materiał, struktura, precyzja i metody łączenia. To, czy nadwozie samochodu jest mocne, czy nie, nie zależy od tego, czy użyte materiały są mocne, czy nie, ale od tego, czy części tłoczone zostały zaprojektowane naukowo, precyzyjnie wyprodukowane i rozsądnie rozplanowane. Można powiedzieć, że to właśnie te niewidoczne, ale kluczowe części samochodowe naprawdę decydują o bezpieczeństwie i jakości samochodu.

Zalety części do tłoczenia samochodów:

3. Jak konserwować części samochodowe do tłoczenia

Tłoczone części samochodowe są szeroko stosowane w konstrukcjach nadwozia i pokryciach zewnętrznych i stanowią podstawę wytrzymałości, bezpieczeństwa i trwałości całego pojazdu. Chociaż większość wytłoczonych części nie jest łatwo widoczna podczas normalnego użytkowania, ich stan ma bezpośredni wpływ na bezpieczeństwo i żywotność pojazdu. Dlatego naukowa i rozsądna konserwacja części do tłoczenia samochodów ma ogromne znaczenie dla przedłużenia żywotności pojazdu i zapewnienia bezpieczeństwa jazdy.

(1) Prawidłowo zrozumieć znaczenie konserwacji części do tłoczenia samochodów
Części tłoczone do samochodów są głównie tłoczone i formowane z płyt stalowych lub aluminiowych. Są podatne na korozję, zmęczenie lub odkształcenia pod wpływem długotrwałego działania powietrza, wilgoci, soli i zanieczyszczeń drogowych. Jeśli konserwacja nie zostanie przeprowadzona, będzie to miało wpływ co najmniej na wygląd i montaż, a wytrzymałość konstrukcyjna nadwozia zostanie osłabiona, a w najgorszym przypadku obniżone zostanie bezpieczeństwo kolizyjne. Dlatego konserwacja wytłoczonych części nie jest „opcjonalna”, ale stanowi ważną część konserwacji nadwozia.

(2) Przeprowadzić konserwację antykorozyjną i antykorozyjną
Ochrona antykorozyjna i antykorozyjna to podstawowe zadania w konserwacji części tłoczonych w samochodach. Drzwi, elementy konstrukcyjne podwozia, błotniki, belki progowe i inne części są najbardziej podatne na erozję spowodowaną deszczem, osadami i czynnikami topiącymi śnieg.

W codziennej eksploatacji pojazdy należy regularnie czyścić, szczególnie po opadach deszczu lub śniegu, aby szybko usunąć zabrudzenia z nadwozia i podwozia. W przypadku stemplowania pokrywających części, które mają uszkodzoną lub porysowaną farbę, należy je jak najszybciej przemalować, aby zapobiec rozprzestrzenianiu się rdzy spowodowanej odsłoniętym metalem. W przypadku podwozia i ukrytych elementów konstrukcyjnych można regularnie sprawdzać, czy oryginalna powłoka antykorozyjna jest nienaruszona i w razie potrzeby wykonać wzmocnienie antykorozyjne.

(3) Unikaj niepotrzebnego uszkodzenia części tłoczonych przez siłę zewnętrzną
Chociaż części tłoczone w samochodach mają pewną wytrzymałość, nie są przeznaczone do częstych uderzeń lub przeciążeń. W codziennym użytkowaniu samochodu należy unikać podpierania samochodu, zarysowania krawężnika oraz uderzania twardymi przedmiotami w drzwi, zderzak itp. Te siły zewnętrzne mogą powodować odkształcenia plastyczne tłoczonych części. Nawet jeśli powierzchnia nie wydaje się być dużym problemem, mogła mieć wpływ na wewnętrzną wytrzymałość konstrukcji.

Podczas załadunku bagażu lub ładunku należy przestrzegać przepisów dotyczących obciążenia pojazdu, aby uniknąć nadmiernych naprężeń konstrukcji nadwozia przez długi czas na skutek przeciążenia, skutkujących uszkodzeniami zmęczeniowymi.

(4) Zwróć uwagę na deformacje nadwozia i nieprawidłowości w montażu
Po odkształceniu wytłoczonych części często wykazują one nieprawidłowości podczas montażu i użytkowania. Na przykład drzwi nie zamykają się płynnie, szczeliny są nierówne, wzrasta nietypowy hałas, a uszczelnienie karoserii spada itp. Zjawiska te mogą wskazywać, że wytłoczone elementy konstrukcyjne przesunęły się lub zdeformowały.

Po wykryciu takich problemów należy na czas udać się do profesjonalnej agencji serwisowej na kontrolę, aby uniknąć długotrwałego użytkowania, które spowoduje narastanie problemu i wpłynie na bezpieczeństwo i komfort całego pojazdu.

(5) Standaryzacja napraw i wymiany po wypadkach
Po kolizji szczególnie istotny jest sposób naprawy części tłoczonych. W przypadku tłoczenia części związanych z bezpieczeństwem konstrukcji nadwozia, takich jak belki podłużne, kolumny, belki progowe itp., należy je wymieniać ściśle według oryginalnych fabrycznych standardów konserwacji i nie należy ich naprawiać poprzez zwykłe rozciąganie lub młotkowanie.

Nieprawidłowo wykonana naprawa blachy może zniszczyć pierwotną wytrzymałość i właściwości pochłaniania energii materiału, uniemożliwiając skuteczne zabezpieczenie pojazdu w razie wypadku wtórnego. Dlatego wybór organizacji konserwacyjnej posiadającej kwalifikacje i możliwości techniczne jest ważną gwarancją utrzymania bezpieczeństwa części tłoczonych.

(6) Należy zwrócić uwagę na kontrolę systemów uszczelniających i drenażowych
Wewnątrz wielu tłoczonych części samochodowych, takich jak drzwi, panele boczne i tylne klapy, znajdują się struktury wnękowe. Obszary te są zwykle zaprojektowane z otworami drenażowymi, aby odprowadzić nagromadzoną wodę. Jeśli otwory drenażowe są zatkane brudem i wilgocią, która utrzymuje się przez długi czas, łatwo jest spowodować korozję wewnętrzną.

Regularne sprawdzanie i czyszczenie otworów drenażowych w celu zapewnienia gładkiego drenażu jest skutecznym sposobem zapobiegania wewnętrznej korozji tłoczonych części.

(7) Dobre nawyki użytkowania i konserwacji samochodu
Rozwijanie dobrych nawyków samochodowych jest również ważnym aspektem konserwacji części samochodowych. Na przykład należy unikać parkowania pojazdów w środowisku o wysokiej wilgotności lub środowisku silnie korozyjnym przez dłuższy czas; staraj się wybierać parkingi z dobrymi warunkami schronienia; oraz przeprowadzać regularne przeglądy i konserwację pojazdów. Te pozornie proste praktyki mogą pomóc przedłużyć żywotność tłoczonych części.

Części tłoczone do samochodów stanowią podstawową podstawę konstrukcji nadwozia i bezpieczeństwa, a jakość ich konserwacji jest bezpośrednio związana z niezawodnością pojazdu i bezpieczeństwem jazdy. Wzmacniając właściwości antykorozyjne i antykorozyjne, unikając uszkodzeń zewnętrznych, standaryzując naprawy powypadkowe i utrzymując dobre nawyki użytkowania pojazdu, można skutecznie przedłużyć żywotność tłoczonych części, a pojazd może utrzymać stabilne i bezpieczne działanie przez cały cykl życia. Naukowa konserwacja tłoczonych części samochodowych to ważna kwestia, której każdy właściciel samochodu i specjalista nie powinien ignorować.

Metody konserwacji części do tłoczenia samochodów:

4. Typowe wady i rozwiązania dla części tłoczonych

Części tłoczone są nieodzownym elementem nowoczesnej produkcji, szeroko stosowanym w takich gałęziach przemysłu jak motoryzacja, sprzęt AGD, elektronika i sprzęt mechaniczny. Procesy tłoczenia oferują takie korzyści, jak wysoka wydajność produkcji, wysokie wykorzystanie materiału i dobra dokładność wymiarowa. Jednak w rzeczywistej produkcji części tłoczone są podatne na różne wady. Jeśli problem nie zostanie szybko wykryty i rozwiązany, może nie tylko wpłynąć na jakość produktu, ale także zwiększyć koszty produkcji i częstotliwość poprawek.

(1) Przegląd typowych wad części tłoczonych
Wady, które mogą wystąpić w częściach tłoczonych podczas procesu tłoczenia, to przede wszystkim: zadziory, wypaczenia, pęknięcia, rozdarcia, zmarszczki, odchyłki wymiarowe i zarysowania powierzchni. Większość tych wad jest związana z właściwościami materiału, konstrukcją formy, parametrami procesu i niewłaściwą obsługą. Zrozumienie ich przyczyn pomaga w podjęciu skutecznych działań naprawczych.

(2) Główne typy usterek i analiza przyczyn
1) Zadziory
Wygląd:
Ostre występy lub nieregularne małe kawałki metalu na krawędziach wytłoczonej części.

Analiza przyczyny:
Zużycie krawędzi tnącej formy lub nierówny luz.
Niewystarczająca siła wykrawania lub niewłaściwa prędkość wykrawania.
Wysoka twardość materiału lub nierówna grubość.

Rozwiązania:
Regularnie sprawdzaj i ostrz krawędzie tnące formy, aby zapewnić równomierny luz.
Dostosuj nacisk i prędkość wykrawania, aby zapewnić płynne cięcie materiału.
Wybierz odpowiednie materiały lub wykonaj obróbkę wstępną materiału.

2) Wypaczenie i deformacja
Wygląd:
Płaszczyzna wytłoczonej części jest nierówna, widoczne są zagięcia, wypaczenia krawędzi lub lokalne wypukłości.

Analiza przyczyny:
Nadmierne naprężenia wewnętrzne w materiale lub nierówna grubość.
Niewystarczające wsparcie formy lub niedokładne pozycjonowanie.
Nadmierny nacisk wykrawania lub zbyt duża prędkość wykrawania.

Rozwiązania:
Stosuj procesy wyżarzania lub prostowania, aby zmniejszyć naprężenia wewnętrzne w materiale.
Zoptymalizuj projekt formy, aby zwiększyć dokładność wsparcia i pozycjonowania.

Dostosuj ciśnienie i prędkość, aby zapewnić jednolitą siłę.

3) Pęknięcia
Wygląd:
Na powierzchni lub krawędziach wytłoczonej części pojawiają się pęknięcia, czasami rozciągające się na całą grubość.

Analiza przyczyny:
Niewystarczająca plastyczność materiału lub obecność wad.
Promień ostrych naroży tłocznika jest zbyt mały, co prowadzi do lokalnej koncentracji naprężeń.
Nadmierna prędkość wykrawania powoduje nadmierne rozciąganie materiału. Rozwiązania:
Wybierz materiały o dobrej plastyczności i kontroluj wady materiału.
Zoptymalizuj projekt formy, zwiększ promień zaokrąglenia i zmniejsz koncentrację naprężeń.
Dostosuj prędkość tłoczenia, aby uniknąć nadmiernego rozciągania materiału.

4) Rozdarcie lub zmarszczenie
Objawy:
Na powierzchni wytłoczonych części pojawiają się rozdarcia, zagniecenia lub zmarszczki, co ma wpływ na wygląd i wydajność.

Analiza przyczyny:
Niewystarczające lub nierówne smarowanie materiału.
Luz formy jest zbyt mały, co powoduje nierównomierne naprężenia materiału.
Nierówna grubość lub twardość materiału, łatwo powodująca zmarszczki.

Rozwiązania:
Aby zapewnić równomierną aplikację, należy stosować smary wysokiej jakości.
Sprawdź luz formy i odpowiednio dostosuj rozmiar luzu.
Wybierz materiały jednorodne i w razie potrzeby wykonaj obróbkę cieplną lub korektę.

5) Odchylenie wymiarowe
Objawy:
Wymiary wytłoczonych części przekraczają zakres tolerancji, co utrudnia montaż.

Analiza przyczyny:
Nieuzasadniona konstrukcja formy lub poważne zużycie formy.
Niestabilne ciśnienie maszyny tłoczącej lub niewłaściwa obsługa.
Nie uwzględniono elastycznego odbicia materiału lub parametry procesu tłoczenia są niedopasowane.

Rozwiązania:
Optymalizuj projekt formy oraz regularnie kontroluj i naprawiaj formę.
Zapewnij stabilne ciśnienie maszyny do tłoczenia i ściśle przestrzegaj procedur operacyjnych.
Weź pod uwagę odbicie materiału na etapie projektowania i odpowiednio dostosuj wymiary formy.

6) Zadrapania lub otarcia powierzchni
Objawy:
Na powierzchni wytłoczonych części pojawiają się zadrapania, otarcia lub wgniecenia, które wpływają na wygląd.

Analiza przyczyny:
Szorstka powierzchnia formy lub obecność zanieczyszczeń.
Niewłaściwe obchodzenie się z materiałem skutkujące kolizjami lub tarciem.
Niewystarczające smarowanie, zwiększające tarcie pomiędzy materiałem a formą.

Rozwiązania:
Regularnie poleruj powierzchnię formy i usuwaj zanieczyszczenia.
Ulepsz metody transportu materiałów, aby uniknąć kolizji.
Zapewnij wystarczające i równomierne smarowanie, aby zmniejszyć tarcie.

(3) Środki zapobiegawcze w przypadku wad części tłoczących
Wybór materiału i obróbka
Wysokiej jakości materiały są podstawą ograniczenia wad tłoczenia.
Stosuj procesy takie jak wyżarzanie, prostowanie lub wstępne rozciąganie, aby zmniejszyć naprężenia wewnętrzne i poprawić plastyczność materiału.

Projektowanie i konserwacja form
Rozsądnie zaprojektuj kąt cięcia formy, luz i promień zaokrąglenia.
Regularnie sprawdzaj, szlifuj i smaruj formę, aby przedłużyć jej żywotność.

Optymalizacja parametrów procesu
Rozsądnie ustawione ciśnienie tłoczenia, prędkość i prześwit formy. Dostosowania procesu dokonuje się dla części wykonanych z różnych materiałów lub o różnych grubościach.

Standaryzowane operacje
Operatorzy ściśle przestrzegają specyfikacji procesu i procedur bezpieczeństwa.
Operatorzy przechodzą regularne szkolenia w celu doskonalenia swoich umiejętności technicznych i umiejętności rozwiązywania problemów.

Inspekcja i kontrola jakości
Kontrole wymiarowe, powierzchniowe i wydajnościowe przeprowadzane są na wytłoczonych częściach.
Ustanawia się mechanizm informacji zwrotnej o defektach, aby szybko dostosować parametry procesu i projekt formy.

Części tłoczone są szeroko stosowane w nowoczesnej produkcji, ale podczas produkcji często występują defekty, takie jak zadziory, wypaczenia, pęknięcia, rozdarcia, zmarszczki, odchylenia wymiarowe i zadrapania powierzchni. Problemy te często wynikają z właściwości materiału, konstrukcji formy, parametrów procesu i niewłaściwej obsługi. Dzięki naukowemu doborowi materiałów, optymalizacji konstrukcji form, racjonalnemu dostosowaniu parametrów procesu, standaryzacji procedur operacyjnych oraz ustanowieniu kompleksowego systemu kontroli i konserwacji, można skutecznie redukować wady tłoczonych części, poprawiając jakość produktu i wydajność produkcji.

5. Często zadawane pytania (FAQ) dotyczące tłoczonych części samochodowych

W przemyśle motoryzacyjnym części tłoczone są krytycznymi komponentami, w tym panelami nadwozia, elementami konstrukcyjnymi podwozia, panelami drzwi i maskami silnika. Części te odgrywają kluczową rolę w zapewnieniu wytrzymałości, wyglądu i bezpieczeństwa całego pojazdu. Jednakże ze względu na proces tłoczenia obejmujący materiały, formy, sprzęt i parametry procesu często pojawiają się różne problemy podczas projektowania, produkcji i stosowania tłoczonych części samochodowych.

(1) Czym są tłoczone części samochodowe?
P1: Czym są części tłoczone w samochodach?
Tłoczone części samochodowe to elementy przetwarzane z blach do pożądanego kształtu w procesie tłoczenia. Należą do nich głównie elementy konstrukcyjne nadwozia (takie jak podwozie, belki poprzeczne), elementy pokrycia nadwozia (takie jak maska ​​silnika, drzwi, błotniki) oraz elementy bezpieczeństwa (takie jak belki antykolizyjne). Części tłoczone są niezbędne w produkcji samochodów ze względu na ich wysoką precyzję, wysoką wydajność i wysoką wytrzymałość.

P2: Jakie są główne materiały stosowane w tłoczonych częściach samochodowych?
Typowe materiały obejmują stal niskowęglową, stal formowaną na gorąco, stal o wysokiej wytrzymałości i stopy aluminium. Przy wyborze materiałów należy wziąć pod uwagę wytrzymałość, wytrzymałość, odporność na korozję i wydajność tłoczenia części.

(2) Typowe wady tłoczonych części samochodowych
P3: Jakie wady są powszechne w tłoczonych częściach samochodowych?
Części samochodowe tłoczone mogą wykazywać następujące wady w procesie produkcyjnym:
Zadziory: Ostre lub nieregularne krawędzie części.
Wypaczenie: Powierzchnia części jest nierówna lub wygięta.
Pęknięcia: Materiał pęka pod wpływem miejscowego naprężenia.
Zmarszczki: Na powierzchni części pojawiają się fałdy lub zmarszczki.
Odchylenie wymiarowe: Wymiary części przekraczają tolerancję projektową.
Zadrapania powierzchni: Powierzchnia materiału ulega uszkodzeniu podczas procesu tłoczenia.

P4: Jakie są główne przyczyny tych wad?
Wady wynikają głównie z następujących aspektów:
Problemy materiałowe: Nierówna grubość blachy, nadmierna twardość lub naprężenia wewnętrzne.
Nierozsądny projekt formy: zbyt mały promień krawędzi skrawającej, nierówny luz, niewystarczające podparcie.
Niewłaściwe parametry procesu: Nieuzasadniona prędkość tłoczenia, ciśnienie i smarowanie.
Niestandardowa obsługa: Niewystarczające doświadczenie operatora lub niewłaściwa konserwacja sprzętu.

(3) Jak zapobiegać defektom tłoczonych części samochodowych?

P5: Czy można zapobiec defektom w częściach do tłoczenia samochodów?
Tak, stosując naukowy dobór materiałów, optymalizując konstrukcję formy, kontrolując parametry procesu i standaryzując operacje, można skutecznie zmniejszyć odsetek defektów.

P6: W jakim stopniu konstrukcja formy wpływa na jakość tłoczonych części?
Forma jest podstawowym narzędziem w produkcji części tłoczonych. Rozsądny projekt formy może:
Zmniejsz koncentrację naprężeń, zapobiegając pęknięciom i wypaczeniom.
Optymalizuj krawędzie tnące i prześwity, redukując zadziory.
Zapewniają równomierne wsparcie, zapobiegając zmarszczkom.

P7: Jak zoptymalizować parametry procesu tłoczenia?
Szybkość tłoczenia: Zbyt duża może prowadzić do pęknięć, natomiast zbyt wolna może zmniejszyć wydajność produkcji.
Ciśnienie tłoczenia: Należy dostosować do grubości i twardości materiału.
Zarządzanie smarowaniem: Stosuj wysokiej jakości smary, aby zapewnić gładki kontakt materiału z formą.

(4) Wybór materiału do tłoczenia części samochodowych
P8: W jaki sposób różne materiały wpływają na działanie tłoczonych części?
Stal niskowęglowa: dobra tłoczność, niski koszt, ale mniejsza wytrzymałość.
Stal o wysokiej wytrzymałości (HSS): Wysoka wytrzymałość, odpowiednia na części zabezpieczające, ale trudniejsza do tłoczenia.
Zaawansowana stal o wysokiej wytrzymałości (AHSS): odpowiednia do skomplikowanych kształtów i wymagań o wysokiej wytrzymałości, wymagających procesów tłoczenia na gorąco.
Stop aluminium: Preferowany do lekkich części, ale podatny na zmarszczki i problemy ze sprężynowaniem.

P9: W jaki sposób trend zmniejszania ciężaru pojazdów wpływa na wybór materiałów?
Wraz z wymaganiami nowych pojazdów energetycznych oraz oszczędzania energii i ochrony środowiska, zastosowanie stopów aluminium, stopów magnezu i stali o wysokiej wytrzymałości staje się coraz bardziej powszechne. Zmniejszenie masy materiału może zmniejszyć masę ciała i poprawić efektywność paliwową, ale stawia wyższe wymagania procesowi tłoczenia, wymagając optymalizacji form i parametrów procesu.

(5) Kontrola i kontrola jakości części do tłoczenia samochodów
P10: Jak sprawdzić jakość części do tłoczenia samochodów?
Typowe metody obejmują:
Kontrola wymiarowa: użycie współrzędnościowej maszyny pomiarowej (CMM) lub skanowania laserowego do pomiaru wymiarów części.
Kontrola powierzchni: Kontrola wzrokowa lub inspekcja optyczna w celu wykrycia defektów, takich jak zadrapania i zmarszczki.
Testowanie właściwości mechanicznych: Testy rozciągania, udarności i twardości, aby upewnić się, że wytrzymałość części spełnia wymagania.

P11: Jak zapewnić stałą jakość części produkowanych masowo?
Ściśle kontroluj partie materiałów i jednorodność grubości.
Regularnie sprawdzaj stan formy oraz niezwłocznie ją naprawiaj i konserwuj. Ustal znormalizowane parametry procesu, aby zapewnić stałą prędkość tłoczenia, ciśnienie i smarowanie.
Wprowadź automatyczny sprzęt kontrolny, aby szybko wykryć i usunąć wadliwe części.

(6) Trendy w obróbce części do tłoczenia samochodów
P12: Jakie są przyszłe trendy rozwojowe części do tłoczenia samochodów?
Wysoka wytrzymałość i lekkość: szeroko stosowane będą stale o wysokiej wytrzymałości, stopy aluminium i materiały kompozytowe.
Precyzja i inteligencja: projekt formy w połączeniu z symulacją CAE, inteligentnym sprzętem do tłoczenia w celu poprawy dokładności i spójności.
Zautomatyzowana produkcja: załadunek i rozładunek za pomocą robota, automatyczna kontrola i przesyłanie informacji zwrotnych w celu poprawy wydajności i jakości.
Ochrona środowiska i oszczędność energii: Optymalizacja systemów smarowania i redukcja strat materiałowych w celu osiągnięcia ekologicznej produkcji.

P13: Czy konserwacja i konserwacja części do tłoczenia samochodów jest ważna?
Bardzo ważne. Zużycie formy, awarie sprzętu do tłoczenia lub niewystarczające smarowanie mają bezpośredni wpływ na jakość części. Regularna konserwacja może zmniejszyć liczbę defektów, wydłużyć żywotność formy i zapewnić stabilność produkcji.

Tłoczone części samochodowe są niezbędnymi podstawowymi komponentami w produkcji pojazdów, a ich jakość bezpośrednio wpływa na osiągi, bezpieczeństwo i wygląd pojazdu. Typowe problemy obejmują zadziory, wypaczenia, pęknięcia, zmarszczki, odchylenia wymiarowe i zadrapania powierzchni. Problemy te są głównie związane z właściwościami materiału, konstrukcją formy, parametrami procesu i procedurami operacyjnymi. Dzięki naukowemu doborowi materiałów, zoptymalizowanemu projektowi formy, rozsądnej kontroli parametrów procesu, standaryzowanym operacjom i ustanowieniu kompleksowego systemu kontroli można skutecznie zmniejszyć wskaźnik defektów oraz poprawić jakość części i wydajność produkcji.

W miarę jak przemysł motoryzacyjny rozwija się w kierunku lekkiej, wytrzymałej i inteligentnej produkcji, wymagania techniczne dotyczące tłoczonych części samochodowych stają się coraz wyższe. Firmy muszą stale skupiać się na nowych materiałach, nowych procesach i inteligentnych technologiach produkcyjnych, aby mieć pewność, że tłoczone części spełniają wymogi bezpieczeństwa i estetyki, jednocześnie osiągając wysoką wydajność i niskie koszty produkcji.
